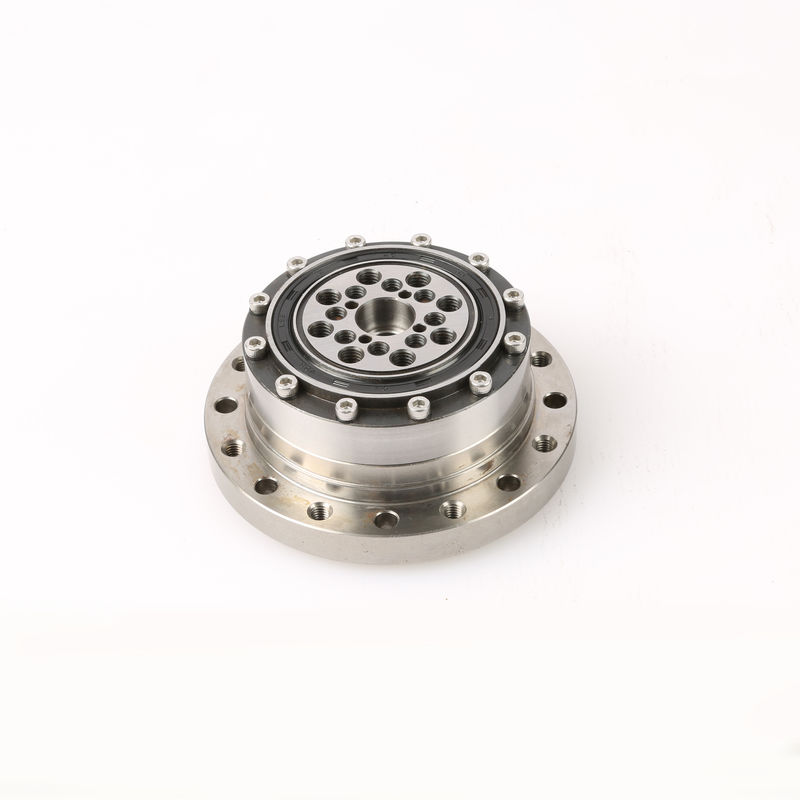

گیربکس هارمونیک بدون تأثیر 60 نیوتن متر برای ربات صنعتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Wanshsin |
| گواهی: | ISO9001, CE, CCC |
| شماره مدل: | WSHG-25-100 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| نرخ کاهش: | 50،80،100،120 | گشتاور خروجی: | 3.5Nm-160Nm |
|---|---|---|---|
| سرعت ورودی دارای امتیاز: | 3000-3500 دور در دقیقه | تنظیم دنده: | هارمونیک |
| مواد: | فولاد ضد زنگ | شفت خروجی: | خروجی شافت جامد / خروجی شافت توخالی |
| طول عمر: | 10000-15000 ساعت | سفارشی سازی: | قابل قبول |
| برجسته: | گیربکس بدون تأثیر هارمونیک,گیربکس 60 نیوتن متر هارمونیک,گیربکس هارمونیک 60 نیوتن متر |
||
توضیحات محصول
هارمونیک گشتاور خروجی 3.5-160Nm سرعت خروجی 30-200 دور در دقیقه برای ماشین آلات CNC
ویژگی محصول
کاربرد:
ربات صنعتی ، ربات خدماتی ، ربات دستگاه فلزی ، دستگاه پزشکی ، تجهیزات تست آنالیز ، تجهیزات مرتبط با انرژی ، دستگاه کاغذ سازی ...
مزایای:
1. حرکت آرام ، بدون ضربه ، کم صدا
مش و مش دندان با تغییر شکل فلکس اسپلاین به تدریج بین دندان چرخ صلب وارد و خارج می شود.در طی فرآیند مش بندی ، سطح دندان لمس می شود ، سرعت لغزش کم است و تغییر ناگهانی ایجاد نمی شود.
2. پاکسازی کنار دندان قابل تنظیم است.
در مشبک بودن انتقال دنده هارمونیک ، فاصله بین فلکسپلاین و دنده سخت به طور عمده به شکل مولد موج و مشخصات دندان دو چرخ دنده بستگی دارد.بنابراین ، می توان واکنش معکوس را تنظیم کرد تا حتی در بعضی موارد ، واکنش گیربکس کوچک باشد.می تواند به فاصله صفر طرف برسد
3. بازده انتقال بالا.
در مقایسه با انتقال های دیگر با همان سرعت سرعت ، انتقال هارمونیک به دلیل تعداد کم قطعات متحرک و سرعت پایین سطح دندان مشبک ، بازده بالایی دارد.با تفاوت در نسبت سرعت (u = 60-250) ، بازده حدود 65 -در حدود 90٪ است (کارایی پایین تر انتقال موج پیچیده هارمونیک) ، ساییدگی سطح دندان بسیار کم است.
4. هم محوری خوب.
شافت پرسرعت و شافت کم سرعت کاهنده دنده هارمونیک در یک محور قرار دارند.
| مدل | نسبت | گشتاور نامی هنگام ورود 2000r / min | حداکثر مجازگشتاور برای شروع و توقف |
حداکثر مجاز گشتاور بار متوسط |
حداکثر گشتاور لحظه ای مجاز | حداکثر سرعت ورودی مجاز | Arcsec |
طول عمر (ساعت ها) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
سالات متداول
س: هنگام انتخاب گیربکس / کاهنده سرعت ، چه چیزی باید ارائه دهم؟
پاسخ: بهترین راه تهیه نقاشی موتور با پارامتر است.مهندس ما مناسب ترین مدل گیربکس را برای مرجع شما بررسی و پیشنهاد می کند.یا می توانید مشخصات زیر را نیز ارائه دهید:
1) نوع ، مدل و گشتاور.
2) نسبت یا سرعت خروجی
3) شرایط کار و روش اتصال
4) کیفیت و نام دستگاه نصب شده
5) حالت ورودی و سرعت ورودی
6) مدل مارک موتور یا فلنج و اندازه شافت موتور
س: آیا شما یک تولید کننده موتور هستید؟
پاسخ: بله ، ما تولید کننده موتور هستیم.ما هر دو موتور و گیربکس دنده را توسط کارخانه خود تولید و تولید می کنیم.
س: چه مدت طول می کشد تا سفارش من تمام شود؟
پاسخ: به طور معمول سفارش شما می تواند در عرض 7-15 روز تحویل شود ، برخی از محصولات فروش گرم در 1 هفته سریع تحویل می شوند.بستگی به مقدار آن دارد.
س: آیا می توانم ابتدا نمونه بگیرم؟
پاسخ: مطمئناً ، ما مفتخریم که قبل از سفارش رسمی ، نمونه ای را برای تست به شما ارائه می دهیم.
