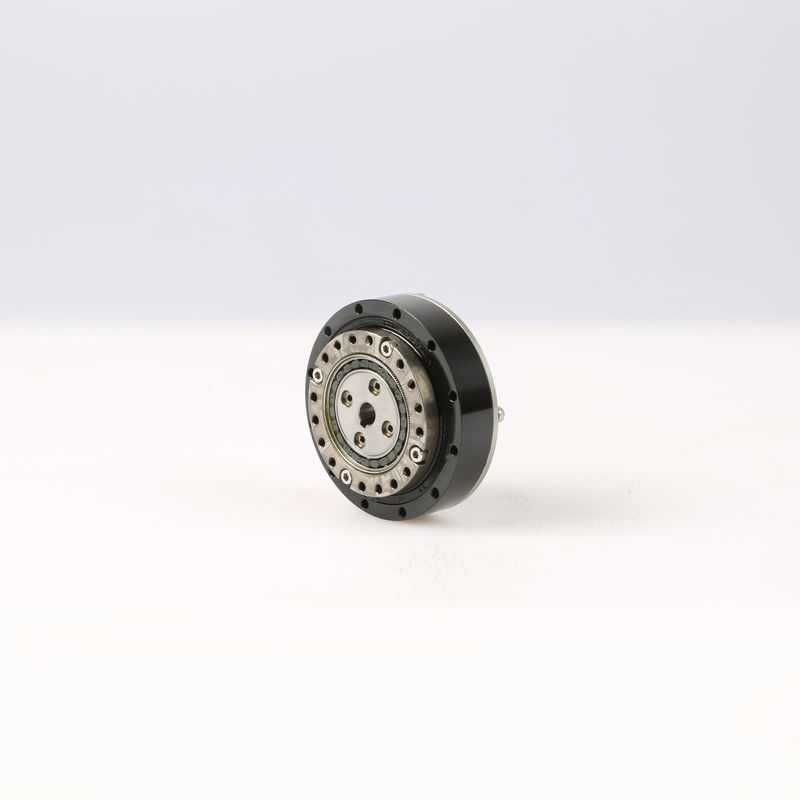

گیرنده دنده هارمونیک Wanshsin 25 دور در دقیقه با دامنه نسبت انتقال قدرت
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Wanshsin |
| گواهی: | ISO9001, CE, CCC |
| شماره مدل: | WSHG-25-100 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| عکس العمل: | 20 قوس در ثانیه | نرخ کاهش: | 50،80،100،120 |
|---|---|---|---|
| گشتاور خروجی: | 3.5Nm-160Nm | سرعت خروجی: | 30-200 دور در دقیقه |
| سرعت ورودی دارای امتیاز: | 3000-3500 دور در دقیقه | حداکثر سرعت ورودی: | 8000 دور در دقیقه |
| سری اندازه: | 14،17،20،25،32 | تنظیم دنده: | هارمونیک |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | قابل قبول |
| برجسته کردن: | گیرنده هارمونیک Wanshsin,گیربکس هارمونیک 25 دور در دقیقه,گیرنده هارمونیک Wanshsin |
||
توضیحات محصول
نسبت کاهش درایور هارمونیک 1:50 ، 1:80 ، اندازه سری 14/17/20/25/32 برای ماشین چاپ
ویژگی محصول
ترکیب دنده هارمونیک
گیربکس دنده هارمونیک دارای سه جز basic اساسی است: یک مولد موج ، یک فلکسپلاین و یک اسپلین دایره ای.
مولد موج: از یک یاطاقان توپ و یک بادامک بیضوی تشکیل شده است. مولد موج معمولاً به انتهای ورودی متصل می شود ، حلقه داخلی یاطاقان در اطراف بادامک ثابت می شود و باعث می شود که حلقه بیرونی یاطاقان به شکل بیضوی تغییر شکل یابد
Flexspline: این یک جز elastic الاستیک دیواره نازک است که دارای دنده های دنده ای در سطح بیرونی است. معمولاً برای خروجی آن نصب می شود
حلزون دایره ای: یک حلقه فولادی سفت و سخت با دندان های داخلی است.این دندان معمولاً دو دندان بیشتر از flexspline دارد و به طور کلی بر روی یک محفظه نصب می شود
کاهنده هارمونیک Wanshsin دارای طیف وسیعی از نسبت انتقال ، تعداد زیادی دندان مش دار ، ظرفیت حمل زیاد ، دقت حرکت بالا ، حرکت صاف ، اندازه کوچک ، وزن سبک ، بدون ضربه ، کم صدا ، فاصله قابل تنظیم جهت دندان ، ساختار ساده و راندمان انتقال بالا ، هم محوری خوب ، می تواند حرکت با سرعت بالا و سایر ویژگی ها را به دست آورد.
| مدل | نسبت | گشتاور نامی هنگام ورود 2000r / min | حداکثر مجازگشتاور برای شروع و توقف |
حداکثر مجاز گشتاور بار متوسط |
حداکثر گشتاور لحظه ای مجاز | حداکثر سرعت ورودی مجاز | Arcsec |
طول عمر (ساعت ها) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
سالات متداول
س: هنگام انتخاب گیربکس / کاهنده سرعت ، چه چیزی باید ارائه دهم؟
پاسخ: بهترین راه تهیه نقاشی موتور با پارامتر است.مهندس ما مناسب ترین مدل گیربکس را برای مرجع شما بررسی و پیشنهاد می کند.یا می توانید مشخصات زیر را نیز ارائه دهید:
1) نوع ، مدل و گشتاور.
2) نسبت یا سرعت خروجی
3) شرایط کار و روش اتصال
4) کیفیت و نام دستگاه نصب شده
5) حالت ورودی و سرعت ورودی
6) مدل مارک موتور یا فلنج و اندازه شافت موتور
س: آیا شما یک تولید کننده موتور هستید؟
پاسخ: بله ، ما تولید کننده موتور هستیم.ما هر دو موتور و گیربکس دنده را توسط کارخانه خود تولید و تولید می کنیم.
س: چه مدت طول می کشد تا سفارش من تمام شود؟
پاسخ: به طور معمول سفارش شما می تواند در عرض 7-15 روز تحویل شود ، برخی از محصولات فروش گرم در 1 هفته سریع تحویل می شوند.بستگی به مقدار آن دارد.
س: آیا می توانم ابتدا نمونه بگیرم؟
پاسخ: مطمئناً ، ما مفتخریم که قبل از سفارش رسمی ، نمونه ای را برای تست به شما ارائه می دهیم.
