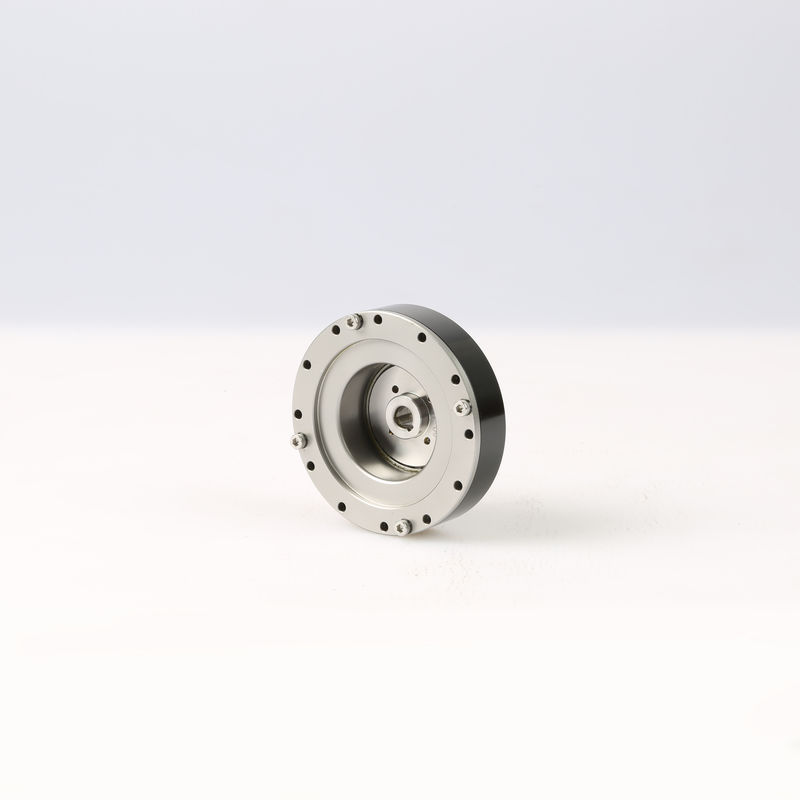

3.5 نیوتن متر هارمونیک دنده کاهش دهنده موج دقت انتقال بالا دقت
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Wanshsin |
| گواهی: | ISO9001, CE, CCC |
| شماره مدل: | WSHG-25-100 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| سری اندازه: | 14،17،20،25،32 | نرخ کاهش: | 50،80،100،120 |
|---|---|---|---|
| گشتاور خروجی: | 3.5Nm-160Nm | سرعت ورودی دارای امتیاز: | 3000-3500 دور در دقیقه |
| حداکثر سرعت ورودی: | 8000 دور در دقیقه | سرعت خروجی: | 30-200 دور در دقیقه |
| طول عمر: | 10000-15000 ساعت | رنگ: | فولاد ضد زنگ |
| برجسته: | کاهش دهنده موج فشار دنده هارمونیک,کاهش دهنده موج فشار 3.5 نیوتن متر,گیربکس گیرکننده هارمونیک 3.5 نیوتن متر |
||
توضیحات محصول
نسبت کاهش درایور هارمونیک سرعت 1: 50،80،100،120 سرعت خروجی 30-200 دور در دقیقه برای برش Waterjet
ویژگی محصول
1. دقت انتقال بالا.
2. حرکت آرام ، بدون ضربه ، کم صدا.
3. پاکسازی کنار دندان قابل تنظیم است.
4. ساختار ساده ، اندازه کوچک و وزن سبک.
5. دامنه نسبت انتقال بزرگ.
6. جفت دندان های زیادی همزمان وجود دارد.
7. بازده انتقال بالا.
8. هم محوری خوب.
9. انتقال دیفرانسیل را به راحتی تحقق بخشید.
اصل کاهنده دنده هارمونیک
به عنوان کاهنده ، گیربکس دنده هارمونیک غالباً در وضعیتی قرار دارد: ژنراتور موج در حال حرکت است ، شکاف دایره ای ثابت است ، خروجی flexspline s پایان می یابد
هنگامی که مولد موج در داخل فلکسپلاین قرار می گیرد ، فلکس اسپلاین به شکل بیضوی مجبور می شود و باعث می شود دندان های فلکسپلین با پروفیل دندان اسپلین دایره ای در امتداد محور اصلی بیضی درگیر شوند ، در حالی که دندان ها کاملا از محور کوچک جدا شده اند از بیضی
چرخش مولد موج باعث تغییر شکل مداوم فلکسپلاین می شود ، دندان ها در روند درگیری و از بین بردن حالت عملکرد را تغییر می دهند ، بنابراین انتقال حرکت بین مولد موج و flexspline تحقق می یابد.
| مدل | نسبت | گشتاور نامی هنگام ورود 2000r / min | حداکثر مجازگشتاور برای شروع و توقف |
حداکثر مجاز گشتاور بار متوسط |
حداکثر گشتاور لحظه ای مجاز | حداکثر سرعت ورودی مجاز | Arcsec |
طول عمر (ساعت ها) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
سالات متداول
س: هنگام انتخاب گیربکس / کاهنده سرعت ، چه چیزی باید ارائه دهم؟
پاسخ: بهترین راه تهیه نقاشی موتور با پارامتر است.مهندس ما مناسب ترین مدل گیربکس را برای مرجع شما بررسی و پیشنهاد می کند.یا می توانید مشخصات زیر را نیز ارائه دهید:
1) نوع ، مدل و گشتاور.
2) نسبت یا سرعت خروجی
3) شرایط کار و روش اتصال
4) کیفیت و نام دستگاه نصب شده
5) حالت ورودی و سرعت ورودی
6) مدل مارک موتور یا فلنج و اندازه شافت موتور
س: آیا شما یک تولید کننده موتور هستید؟
پاسخ: بله ، ما تولید کننده موتور هستیم.ما هر دو موتور و گیربکس دنده را توسط کارخانه خود تولید و تولید می کنیم.
س: چه مدت طول می کشد تا سفارش من تمام شود؟
پاسخ: به طور معمول سفارش شما می تواند در عرض 7-15 روز تحویل شود ، برخی از محصولات فروش گرم در 1 هفته سریع تحویل می شوند.بستگی به مقدار آن دارد.
س: آیا می توانم ابتدا نمونه بگیرم؟
پاسخ: مطمئناً ، ما مفتخریم که قبل از سفارش رسمی ، نمونه ای را برای تست به شما ارائه می دهیم.
