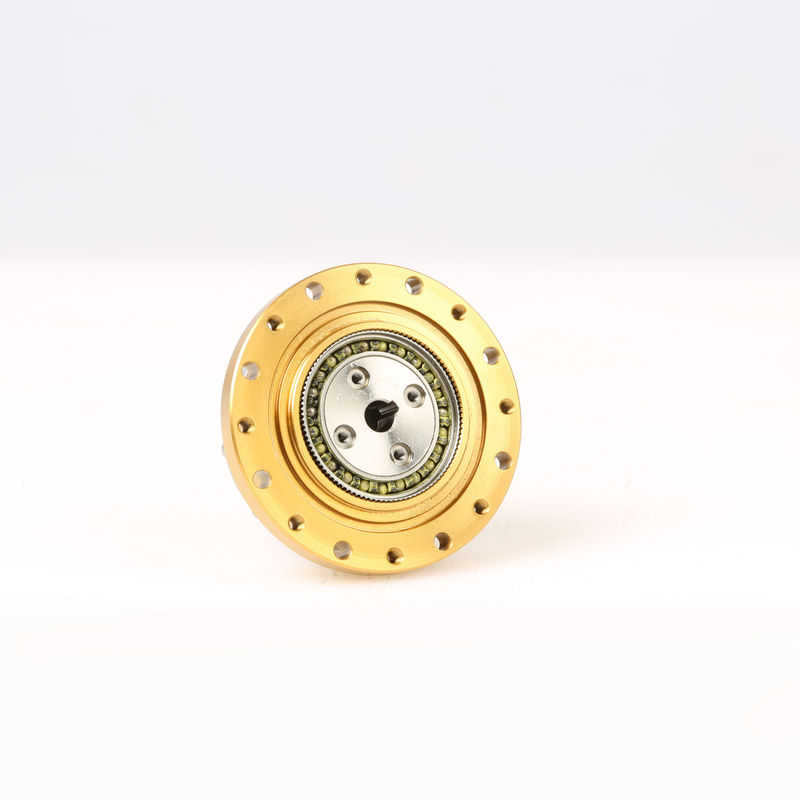

اندازه کوچک حداکثر 8000 دور در دقیقه کاهش دهنده هارمونیک درایو برای اسکلت بیرونی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Wanshsin |
| گواهی: | ISO9001, CE, CCC |
| شماره مدل: | WSHG-25-100 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته کارتن |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 10،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| سری اندازه: | 14،17،20،25،32 | شفت خروجی: | خروجی شافت جامد / خروجی شافت توخالی |
|---|---|---|---|
| نرخ کاهش: | 50،80،100،120 | گشتاور خروجی: | 3.5Nm-160Nm |
| سرعت ورودی دارای امتیاز: | 3000-3500 دور در دقیقه | تنظیم دنده: | هارمونیک |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | قابل قبول |
| برجسته کردن: | Exoskeleton Harmonic Drive Reducer,8000rpm Harmonic Drive Reducer,8000rpm Micro Harmonic Drive |
||
توضیحات محصول
Harmonic Reducer Output Torque 3.5-160Nm Maximum Speed Input 8000rpm for Exoskeleton
ویژگی محصول
مزایای:
1. ساختار ساده ، اندازه کوچک و وزن سبک
در شرایط نسبت گیربکس و شرایط تحمل بار ، درایو دنده هارمونیک می تواند حجم و وزن کاهنده های دنده عمومی را تقریباً 1/3 تا 1/2 کاهش دهد.
2. دامنه نسبت انتقال بزرگ
نسبت انتقال گیرنده هارمونیکی یک مرحله ای می تواند به 50-160 برسد (در صورت استفاده از مولد موج سیاره ای ، می توان نسبت انتقال را به 150-4000 افزایش داد).
نسبت انتقال انتقال مرکب می تواند بیشتر باشد.
3. تعداد زیادی جفت دندان همزمان وجود دارد
تعداد دندانهایی که به طور همزمان توسط گیرنده هارمونیک دو موج له می شوند می تواند به 30٪ یا بیشتر برسد.در گیربکس دنده معمولی ، تعداد دندانه های هم زمان با هم مشکوک فقط 7-2- درصد است و تعداد دندانه های هم زمان برای یک دنده فعال استوانه ای مستقیم فقط 1-2 جفت است.دقیقاً به دلیل مزیت منحصر به فرد تعداد زیاد دندان های مشبک همزمان است که انتقال هارمونیک از دقت و ظرفیت تحمل زیادی دندان برخوردار است و بدین ترتیب نسبت سرعت زیاد و حجم کمی حاصل می شود.
گیربکس هارمونیک درایو نوعی انتقال دنده است که به ژنراتور موج مجهز به یاتاقان انعطاف پذیر متکی است و باعث می شود چرخ دنده انعطاف پذیر تغییر شکل و شبکه قابل کنترل با دنده سخت را برای انتقال حرکت و قدرت تولید کند.
| مدل | نسبت | گشتاور نامی هنگام ورود 2000r / min | حداکثر مجازگشتاور برای شروع و توقف |
حداکثر مجاز گشتاور بار متوسط |
حداکثر گشتاور لحظه ای مجاز | حداکثر سرعت ورودی مجاز | Arcsec |
طول عمر (ساعت ها) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
سالات متداول
س: هنگام انتخاب گیربکس / کاهنده سرعت ، چه چیزی باید ارائه دهم؟
پاسخ: بهترین راه تهیه نقاشی موتور با پارامتر است.مهندس ما مناسب ترین مدل گیربکس را برای مرجع شما بررسی و پیشنهاد می کند.یا می توانید مشخصات زیر را نیز ارائه دهید:
1) نوع ، مدل و گشتاور.
2) نسبت یا سرعت خروجی
3) شرایط کار و روش اتصال
4) کیفیت و نام دستگاه نصب شده
5) حالت ورودی و سرعت ورودی
6) مدل مارک موتور یا فلنج و اندازه شافت موتور
س: آیا شما یک تولید کننده موتور هستید؟
پاسخ: بله ، ما تولید کننده موتور هستیم.ما هر دو موتور و گیربکس دنده را توسط کارخانه خود تولید و تولید می کنیم.
س: چه مدت طول می کشد تا سفارش من تمام شود؟
پاسخ: به طور معمول سفارش شما می تواند در عرض 7-15 روز تحویل شود ، برخی از محصولات فروش گرم در 1 هفته سریع تحویل می شوند.بستگی به مقدار آن دارد.
س: آیا می توانم ابتدا نمونه بگیرم؟
پاسخ: مطمئناً ، ما مفتخریم که قبل از سفارش رسمی ، نمونه ای را برای تست به شما ارائه می دهیم.
